quinta-feira, 1 de dezembro de 2011

Chevron descumpriu o projeto de perfuração apresentado às autoridades brasileiras (1dez2011)

Do Tijolaço, publicado em 30 de novembro de 2011.

Chevron “economizou” sapata e não cumpriu projeto de perfuração de poço que vazou


O vazamento de óleo para o mar do poço da Chevron aconteceu porque a empresa descumpriu o projeto de perfuração apresentado às autoridades brasileiras e não colocou, provavelmente por economia, uma sapata de cimento, que faria a vedação do poço a mais de dois mil metros de profundidade, o que evitaria que o petróleo sob pressão do reservatório atingido pela broca penetrasse nas camadas superiores da rocha e subisse para o oceano.

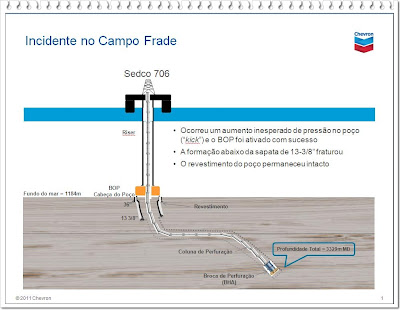

O gráfico da Chevron mostra uma única sapata, no revestimento de 13 3/8"
[clique nas imagens para ampliar]

O Estudo de Impacto Ambiental apresentado ao IBAMA, elaborado com base nas informações técnicas formuladas para o plano de exploração de Frade, entregue pela Chevron à Agência Nacional de Petróleo, prevê expressamente a instalação de duas sapatas e selagens  para evitar a subida do óleo para o trecho superior da rocha.

...tal como está previsto na página 40 do Estudo Ambiental...

A primeira sapata foi construída a cerca de 1800 metros de profundidade (e 567 metros abaixo do solo marinho), como previa o plano. Ela é a que foi mostrada pela  própria Chevron, nos diagramas exibidos semana passada na Câmara dos Deputados. Foi logo abaixo dela, segundo a empresa, que o óleo penetrou pelas fissuras do solo marinho.

...sapata que, depois de testada, permitiria o furo de 12 e 1/4 polegadas

O que a Chevron não disse à imprensa, aos deputados e à sociedade é que deveria existir uma segunda sapata situada algumas centenas de metros abaixo daquela, capaz de sustentar a coluna de tubos de 9 5/8  polegadas e vedar o espaço entre estes tubos e a perfuração de 12 1/4  polegadas, impedindo a ascenção do petróleo por fora da tubulação.

Esta sapata – que seria também submetida, segundo o plano, a “testes de selo”, para verificar sua capacidade de vedação – simplesmente não foi construída.


...mas "desapareceu" a sapata, a vedação e o teste ao final desta fase

Veja no quadro do projeto apresentado pela Chevron que ela estaria situada entre 2050 a 2600 metros  (a sigla TVDSS significa True Vertical Depth Sub Sea, profundidade real submarina) e deveria ser capaz de resistir a pressões súbitas (explosões) de mais de seis mil PSI, ou algo como 420 quilogramas-força por centímetro quadrado.

mesmo a Chevron tendo previsto que ela estaria entre 2050 e 2600 m...

Esta sapata e a vedação jamais existiram, apesar de o poço já ter atingido 3.329 metros de profundidade. Evidentemente, também não o teste de selo.

Só a partir daí, segundo o plano apresentado pela Chevron, é que a perfuração seria feita com a broca de 8 ½ polegadas, que é o diâmetro convencional da chamada “fase final” de um poço de petróleo, aquela que toca o reservatório subterrâneo de óleo. Esta fase não possui revestimento, o que é chamado de “poço aberto” no jargão técnico. No seu depoimento á Comissão de Meio Ambiente, o presidente da Chevron-Brasil (?), o Sr. Charles Buck, admitiu que a broca usada no momento do acidente era a de 8 ½ polegadas.

Na perfuração executada pela Chevron, a situação era de “poço aberto” a partir de 567 metros abaixo do solo marinho. Embora o ponto provável de ruptura tenha sido abaixo da sapata situada neste nível, pode ter ocorrido em outro, em razão da grande extensão – comprimento vertical + horizontal, conhecido tecnicamente como TD(MD) –  aumentada pelo fato de o poço fazer duas longas curvas (dog legs, na linguagem técnica) e ter um trecho horizontal. Se os diagramas apresentados pela Chevron tiverem proporção correta, é possível estimar esta extensão em mais de três quilômetros sem  revestimento ou vedação.

E isso numa formação geológica cheia de fraturas e fissuras, o que é admitido no estudo e provocou até a mudança de direção de três poços perfurados em Frade.

Mas o que poderia ter feito a Chevron não implantar a sapata de sustentação e vedação?

Não é possível dizer, mas é natural que se avalie a vantagem de não o fazer: economia.

Uma sapata com esta resistência  custa algo como R$ 1 milhão, o que somado ao tempo de parada na perfuração, em razão dos custos fixos, pode quadruplicar, pelo menos, de valor. Só o aluguel da sonda  – mesmo a “baratinha” que utilizaram – é equivalente a cerca de R$ 500 mil por dia e ela não pode perfurar enquanto não se completa a cimentação, espera-se o tempo de “pega”  do cimento e se realizam os testes de selagem.

O campo de Frade é conhecido desde 1986 e nele não se espera o encontro de reservatórios em altíssima pressão, o que pode ter levado, sim, a Chevron a subestimar a possibilidade de que o poço fosse submetido a elevados esforços e, portanto, corresse o risco de não criar um segundo nível de vedação.

Um dos engenheiros especializados em perfuração a quem este blog apresentou os dados da Chevron afirma:
A Chevron sabia da existência de várias fraturas e falhas em todo o Campo de Frade (está no seu plano de desenvolvimento para a ANP). A profundidade que temos que analisar é a da cota vertical de 2279 m. Para perfurar nesta profundidade a Chevron teve que usar pressão acima da pressão de abertura das falhas ou fraturas existente no Campo.
A ocorrência do kick (perda de fluido para formação) é a prova que atingiu a pressão de fratura. Não necessariamente, como a Chevron disse, fratura na sapata. Pode ter ocorrido em qualquer ponto entre 3329 m da profundidade  do poço (ou 2279 m medida na vertical) e 567 m,  a partir de onde o poço estava revestido e a lama de perfuração não tinha mais contato com as camadas superiores (da rocha). Isto não teria ocorrido caso a Chevron tivesse posto outra sapata e revestido o poço antes de atingir o reservatório. Neste caso,  todo poço estaria isolado das fraturas e falhas, ou seja, não poderiam ser atingidas pelo fluido de perfuração.
O kick relatado pela Chevron não é uma ocorrência anormal na perfuração. Ao contrário, é bastante comum. Para preveni-lo, instalam-se equipamentos que se destinam a minimizar seus efeitos: o blowout preventer, um conjunto de válvulas que impede que ele suba pela tubulação e “estoure” a cabeça submarina do poço.

Mas há outros, como as linhas de choke, que aumentam, através do manejo de válvulas, a pressão da coluna de lama que se contrapõe à pressão do petróleo ascendente durante um kick.

Além das linhas de choke, estava prevista a existência de uma linha de kill , que é uma espécie de redundância da linha de choke, mas com a capacidade de “matar” – ou seja, vedar completamente- o poço.


Nem a Chevron, nem a a ANP deram, ainda, quaisquer explicações sobre  existirem estes sistemas  previstos e a eventual falha em sua operação.

Daqui a pouco, na Comissão de Minas e Energia, a Chevron e a ANP serão duramente questionadas a partir destas informações.

Elas estão documentadas na cópia do relatório que será ali apresentada.

Agora há um dado concreto: a Chevron não  fez o que  prometeu ao IBAMA e à ANP  no plano de perfuração, que foi avaliado  por estes órgãos.

Não há plano de contingência ou fiscalização possível  em poços no oceano, distantes centenas de quilômetros do litoral, se a empresa que os perfura não segue os  procedimentos de segurança que ela própria apresentou às autoridades.

Não seria possível esperar que um fiscal da Prefeitura estivesse ali, todo o tempo ao lado da betoneira, durante a construção do Palace 2, vendo se a areia que a empresa de Sérgio Naya estava usando no concreto não era areia do mar.

Estamos fornecendo os elementos para a investigação de um comportamento fraudulento de uma concessionária da exploração de um bem público. Que, com o acidente, passou dos limites de simples fraude para o de um crime ambiental que, pela sorte e pelas correntes marinhas, ficou na escala do imenso e não do gigantesco.

Ele precisa ser apurado e cremos ter feito a nossa parte.
